접합강도시험 (Bonding Test)

Bonding Test, 접합강도 시험은 전자부품의 접합부위의 물리적인 전단 응력에 대한 내구성을 평가하기위한 물리적 시험입니다.
제조공정, 취급과정, 시험단계, 운송, 사용 조건에서 취약한 접합부위의 불량이 유발될 수 있어 솔더볼과 같은 접합부위를 개별적으로 전단하여 전단 응력 및 불량유형의 데이터를
수집하고 분석합니다.
와이어 본딩 부의 볼 전단, 인장시험은 IC칩을 De-cap 하여 밀봉되어 있는 EMC를 개봉 후 진행하며, 솔더 볼에 대한 전단 시험은 PCB에 실장 되기 전 모든 표면 실장형 패키지에 적용하여
시험을 진행할 수 있습니다.

장비

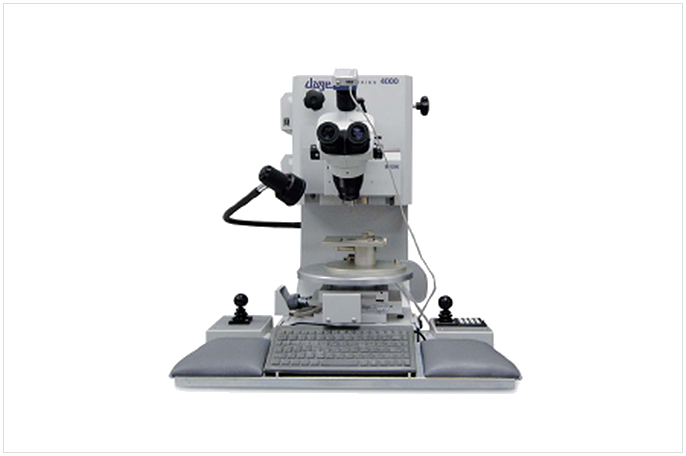

  • Low speed machine
    제작사 및 모델명
    NORDSON | Dage 4000
    장비 설명
    Low speed machine
    Wire pull : ~100g
    Ball shear : ~250g
    Die Shear : ~100kg

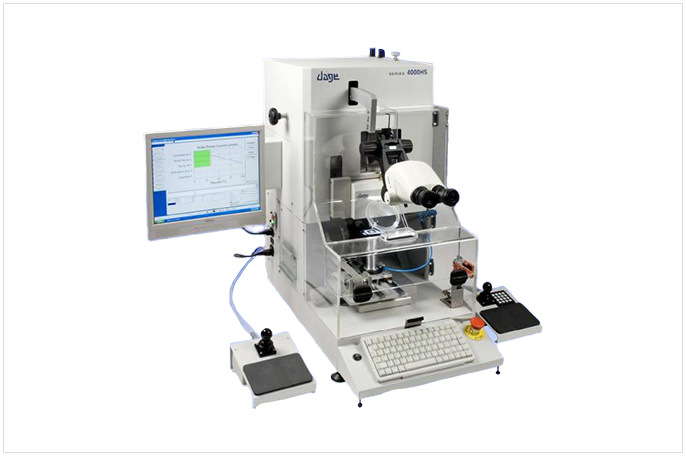

  • High speed machine
    제작사 및 모델명
    NORDSON | Dage 4000 HS
    장비 설명
    High speed machine
    Ball shear : ~3kg
    Test Speed : Shear is Adjustable up to 4m/sec

시험 규격

  • JESD22-B117B
  • AECQ100
  • MIL-STD883 Method 2011
  • ES900000-04

기술 및 서비스 문의

  • 시험기술팀 임동주 팀장
    Tel. 031-283-9678
    E-mail. dongju.lim@knal.co.kr
